Überwachungszentrale für einen Abwasserwirtschaftsverband
Ein veraltetes Überwachungssystem musste modernisiert werden.
In Zusammenarbeit mit der Firma "Prozessleittechnik Peter Schmitz" wurde das bestehende WinCC-System von V6 auf V7 hochgerüstet.
Dazu wurde das System weitestgehend neu implementiert. Es wurden neue Funktionen realisiert, die das System schneller, leistungsfähiger und bedienfreundlicher machen.
Überblick:
Das System dient der Überwachung von Betriebsanlagen der Abwasserwirtschaft. Hierzu gehören Kläranlagen, Pumpwerke, Regenüberlaufbecken usw..
Die Anlagen sind über das Fernwirksystem Sinaut der Firma Siemens mit der Zentrale verbunden.
Über das Fernwirksystem werden Stör- und Betriebsmeldungen sowie Messwerte an die Zentrale gesendet.
Das Bedienpersonal wird vom System akkustisch über Störungen informiert, kann diese am Bedienplatz betrachten und leitet entsprechende Maßnahmen ein.
Einige Daten:
- Der Bereich umfasst 13 Einzugsgebietszentralen
- es werden 189 Betriebsanlagen überwacht
- 31.138 Stör- und Betriebsmeldungen
- 27.106 externe Variablen
- 106.173 Variablen insgesamt
Die Realisierung:
IBU entwickelte ein Managementsystem zur Verwaltung der Daten der Zentrale.
Mittelpunkt ist eine Datenbank, die alle Parameter, Anlagennamen, Meldungstexte usw. speichert (Microsoft SQL-Server 2005).
Die Daten können über eine Webanwendung bearbeitet werden (ASP.NET, Visual Studio 2008 / 2012, C#, C++).
Über die ODK-Schnittstelle (Open Development Kit) wird das WinCC-Projekt weitestgehend von der Webanwendung erstellt.
Dazu werden Vorlagen genutzt, die mit den entsprechenden Texten, Prozessanbindungen und Grafikelementen versorgt werden.
Folgende Elemente werden automatisch erstellt:

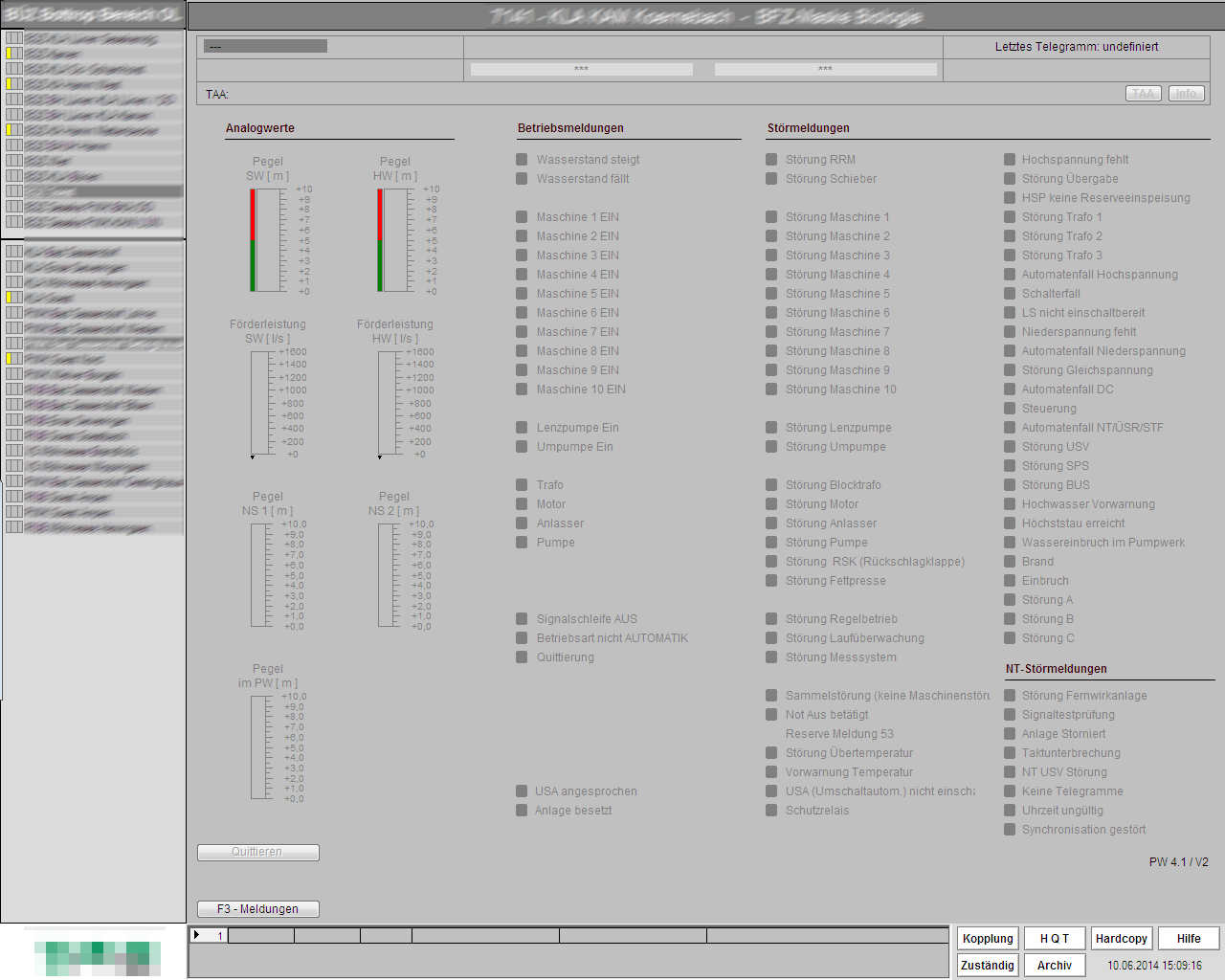

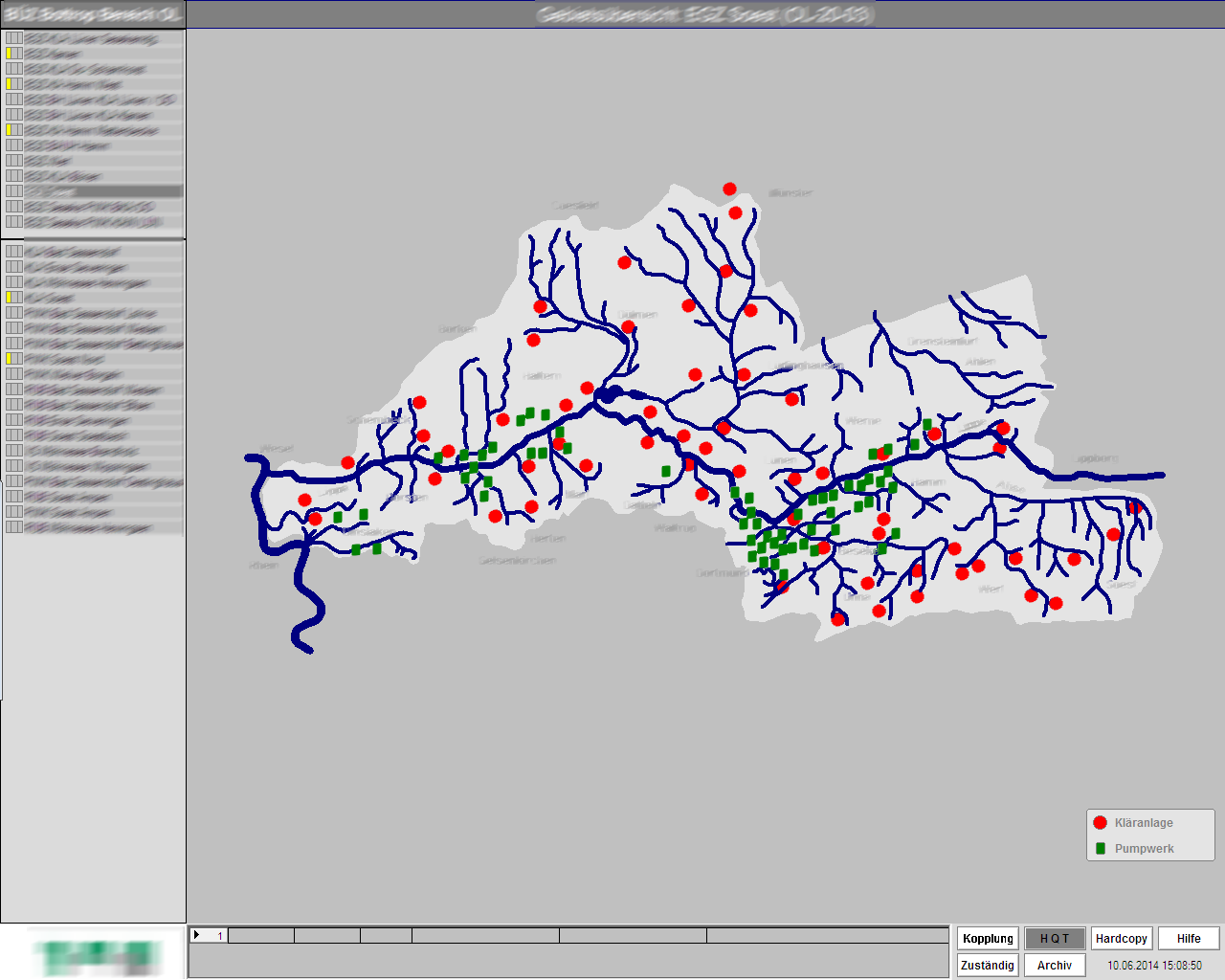

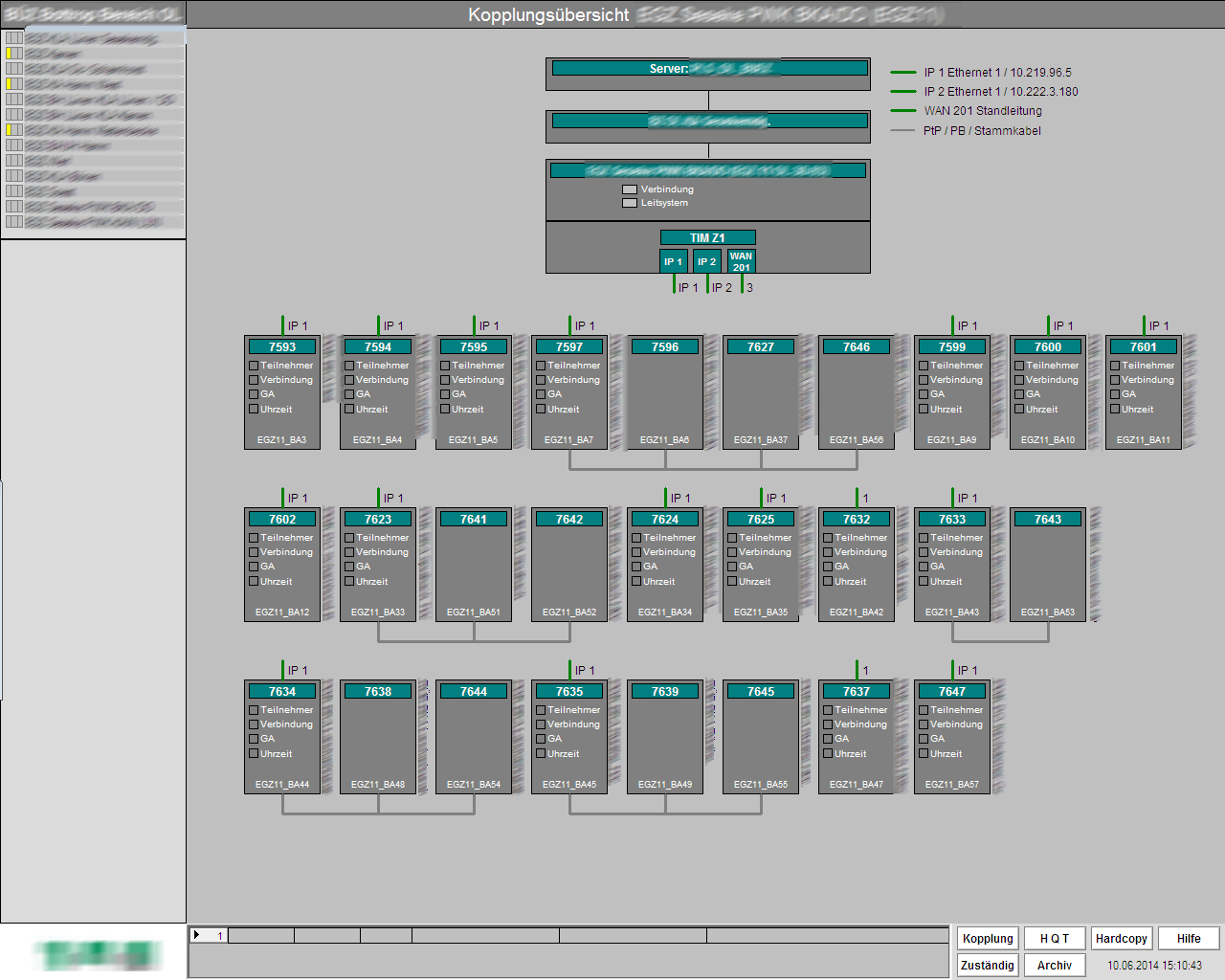

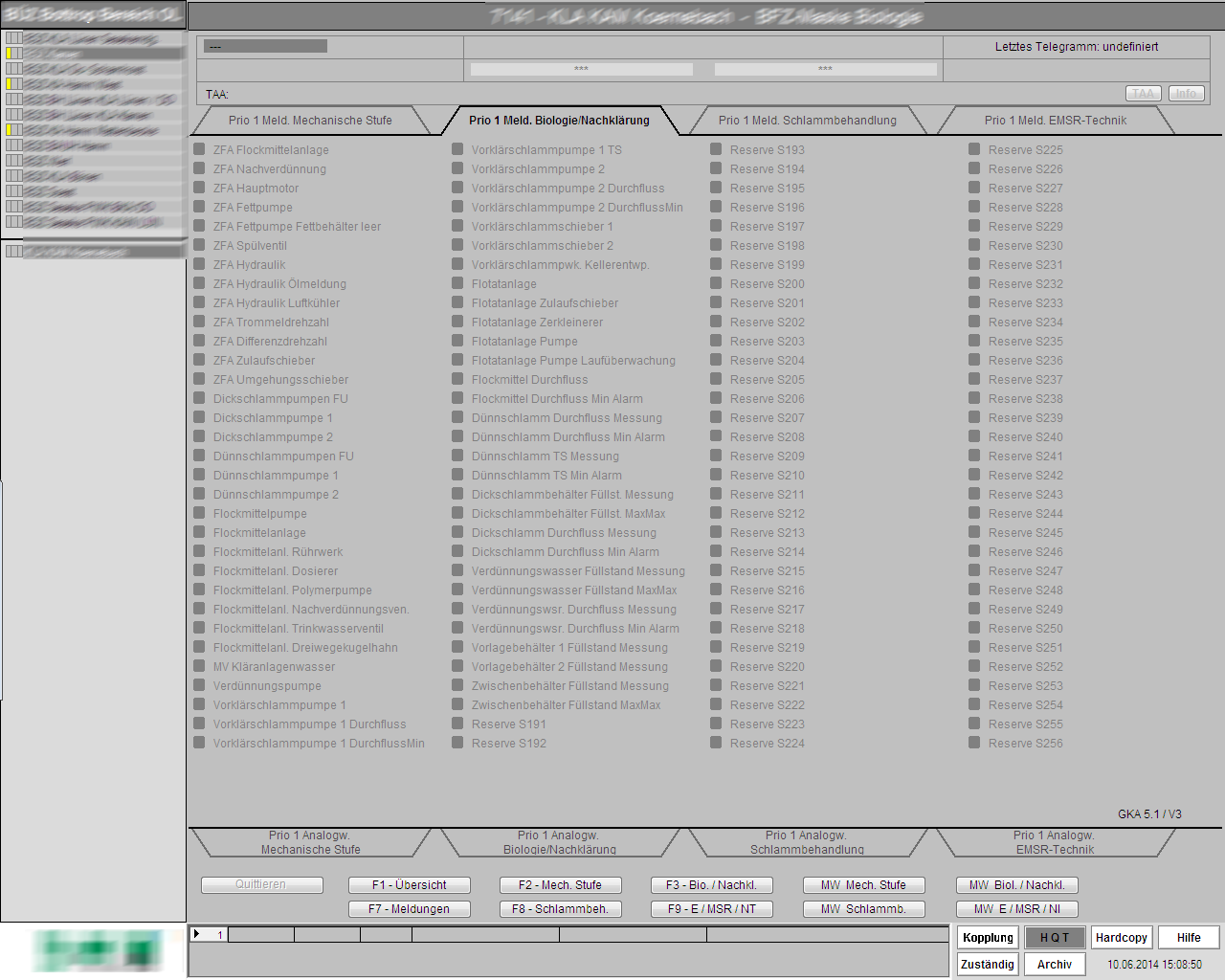

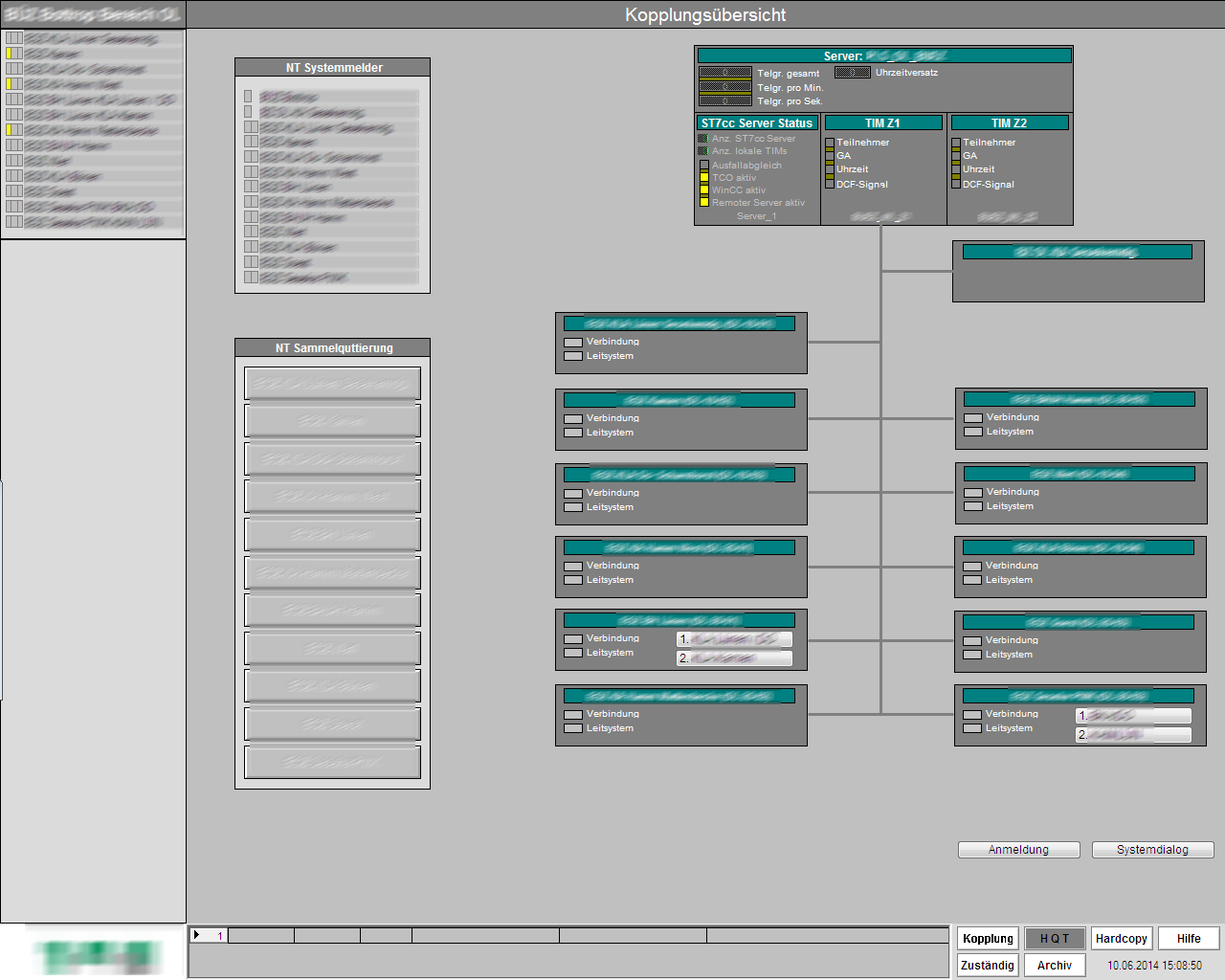

- Kopplungsübersichten des Sinaut-Netzwerks
- Menüstrukturen gemäß der Topologie des Bereichs
- verschiedene Filterelemente für Meldungsfilter
- große Teile des Variablenhaushalts
- das Alarmlogging mit allen Stör- und Betriebsmeldungen
- Editoren für Arbeitsanweisungen und Informationen für einzelne Betriebsanlagen
