Entwicklung eines Hardware-Prototyps für ein Kommunikationssystem
LAN-Brücke
Entwicklung eines Hardware-Prototyps für ein Kommunikationssystem
Der Auftraggeber benötigte ein Hardwaresystem als Brücke zwischen der Automatisierungstechnik und einem Büronetzwerk. Er möchte ein bereits vorhandenes Softwaresystem auf dieser Hardware installieren, welches Daten aus Automatisierungssystemen entgegennimmt und an die Bürotechnik weiterleitet.
Zur Kommunikation mit der Steuerungstechnik kam ein Core-Modul der Firma Digi International zum Einsatz. Das Echtzeitbetriebssystem ThreadX ist ideal zur Kommunikation mit den Steuerungen.
Die Verbindung zur Bürotechnik wurde mit dem Coremodul Trizeps VI der Firma Keith & Koepp realisiert. Als Betriebssystem kam Windows CE zum Einsatz.
Das System wurde von IBU als Prototyp entwickelt:
Schaltplan und Layout
Fertigung von drei Prototypen
Entwicklung einer Testsoftware, die die Funktion der Hardware sicherstellt
Integration in ein Aluminiumgehäuse incl. Aufdruck und Hutschienenmontage
Ausführliche Dokumentation
Die Fakten
Spannungsversorgung 24V
4 digitale Ausgänge (0,5A)
Verschiedene LED zur Visualisierung des Zustands
Bis zu 3 Minuten spannungsausfallsicher
1 X Ethernet 10 BaseT mit ARM9 Prozessor und Echtzeitbetriebssystem (Connect ME 9210)
1 X Ethernet 10/100 BaseT mit Marvell XScale Prozessor im SODIMM-200-Format mit SD-Karte (Trizeps VI)

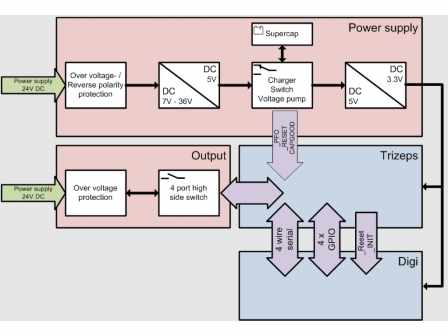

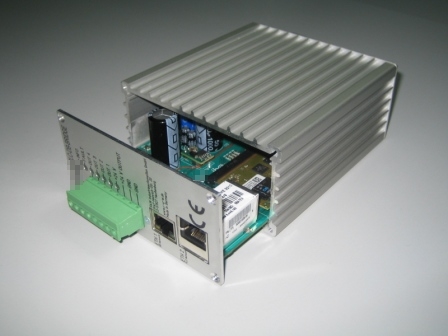

LAN-Brücke

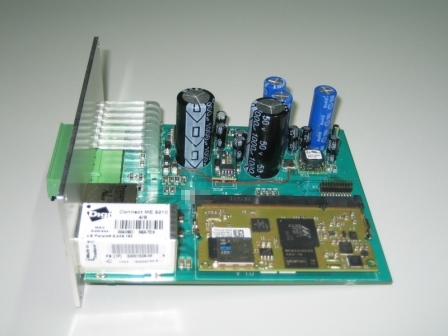

Platine der LAN-Brücke mit montierter Frontplatte.

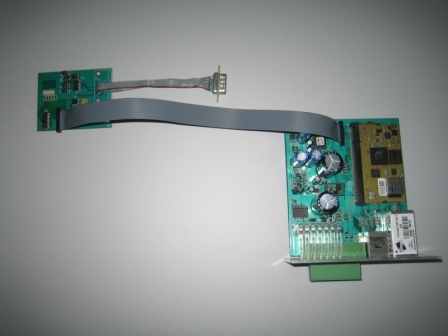

Platine der LAN-Brücke mit Test- / Programmieradapter.

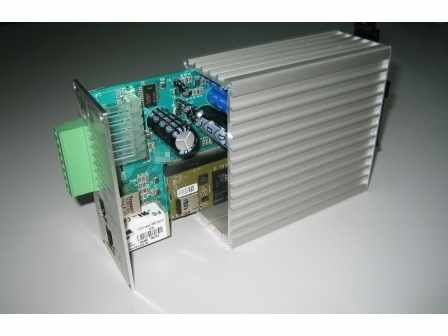

Die Platine wird in ein Kühlrippengehäuse eingeschoben.
